總體技術參數:

1.主要技術指標

1.1.設備基本參數：

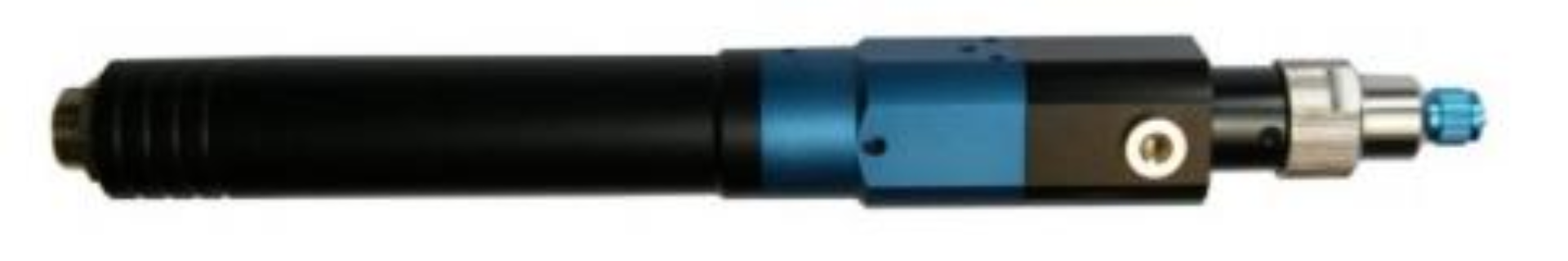

   設備名稱： 螺桿閥

   設備型號： JND PEN-450

   使用電壓：單相AC 220V±5%、50±2Hz

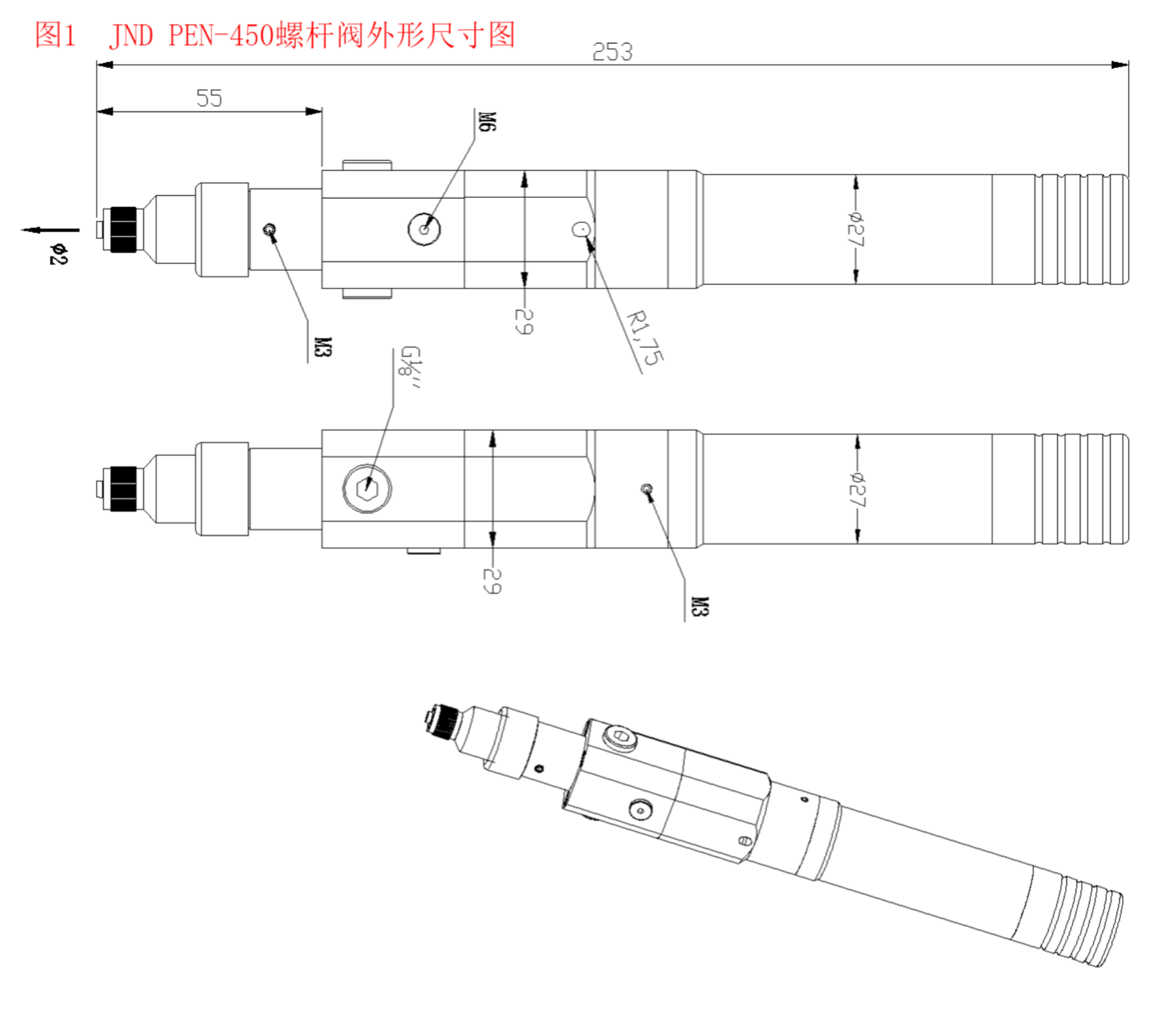

   設備本體尺寸：①螺桿閥： 253(L)mm×33 (φ)mm(具體尺寸見圖1)

                                     ②控制器： 220(L)mm×190(W)mm×130(H)mm （根據實際情況會有不同）

  設備本體重量：①螺桿閥： 約380g/只

    ②控制器： /（根據實際情況會有不同）

 設備使用環(huán)境溫度：10℃~50℃

2.1螺桿閥：

動作說明：伺服電機帶動轉子螺桿在定子型腔內繞軸線作行星回轉，將螺桿與定子間形成的密閉腕內膠水沿轉子螺紋線連續(xù)地、均勻地而且容積恒定地排出。

重要參數：

出膠速度：0.6mL/min≤μ≤7.2mL/min

每圈輸送量：0.06mL/轉

精度：±2%

重復精度：±1%

可輸送介質：①介質粘度：≤1000000cps

                      ②介質壓力：≤0.6MPa

        ③介質溫度：≤80℃

配置：

1）電機：①可選配類型：直流無刷伺服電機 / 步進電機

2）轉子：①型號：JND PEN-450-Z

      ②材質：17-4PH硬化不銹鋼/304不銹鋼/316不銹鋼 等

3）定子：①型號：JND PEN-450-D

      ②材質：FKM（中文名稱：氟橡膠）/ NBR(中文名稱：丁氰橡膠)/ EPDM（三元乙丙橡膠）/ HNBR（氫化丁腈橡膠）等

4）槍體：①材質：鋁質陽極氧化染色

      ②尺寸：如圖1

2.2.控制器：

   配置：

 控制箱：①電機驅動板

        ②觸摸屏

      ③外殼：定制控制箱

 外接端口：

      ①控制螺桿閥端口：8芯航空插

      ②設備聯(lián)機端口：兩芯航空插（接收開關量信號）
